【Rayclass | 锐课堂】第8期:光纤激光器在动力电池行业怎么用?电池模组侧板焊接实例告诉你!
时间:2018-12-13 来源:原创文章

12月10日-12日,2018第二届深圳国际锂电技术展览会(IBTE)在深圳会展中心举行。

展会现场,锐科激光(股票代码:300747)展示了能够应用于动力电池极耳切割,防爆阀、周边封口、软连接焊接,表面打标,安全帽、电池极带精细加工等动力电池制造的激光解决方案,还有创新产品、现场演示以及精美样品,充分展示了激光在动力电池制造领域的创新工艺。

究竟动力电池不同部位的焊接对光纤激光器的选择有什么要求?

采用激光焊接工艺又有什么显著优势?

实际的解决方案和案例又是什么样的效果呢?

本期【Rayclass | 锐课堂】

少点理论多点实操

撸起袖子做实验

用电池模组侧板焊接实例

告诉你4000W光纤激光器

在动力电池行业的焊接应用

动力电池

所谓动力电池是指应用于电动车辆的电池,具有较大的存储容量和输出功率,可用作电动车辆的驱动电源。

目前市面上常用的动力电池是锂电池(电池组),其制作工序非常多,其中需要用到激光焊接的有:防爆阀密封焊接、极耳焊接、软连接焊接、安全帽焊接、壳体封口密封焊接、模组焊接、PACK包焊接、电极极柱焊接、汇流排焊接等等,其材质主要是纯铜、铝及铝合金、不锈钢等。

1000W-2000W焊接方案

防爆阀、极耳、安全帽、壳体封口、电极极柱等部件的材料厚度一般较小,通常是0.2~2mm之间,这类部件主要是要求密封性或者对焊缝强度要求不高,焊接这类部件的激光器功率一般都相对较小,采用1000W、1500W、2000W这三种激光器基本都能够满足要求。

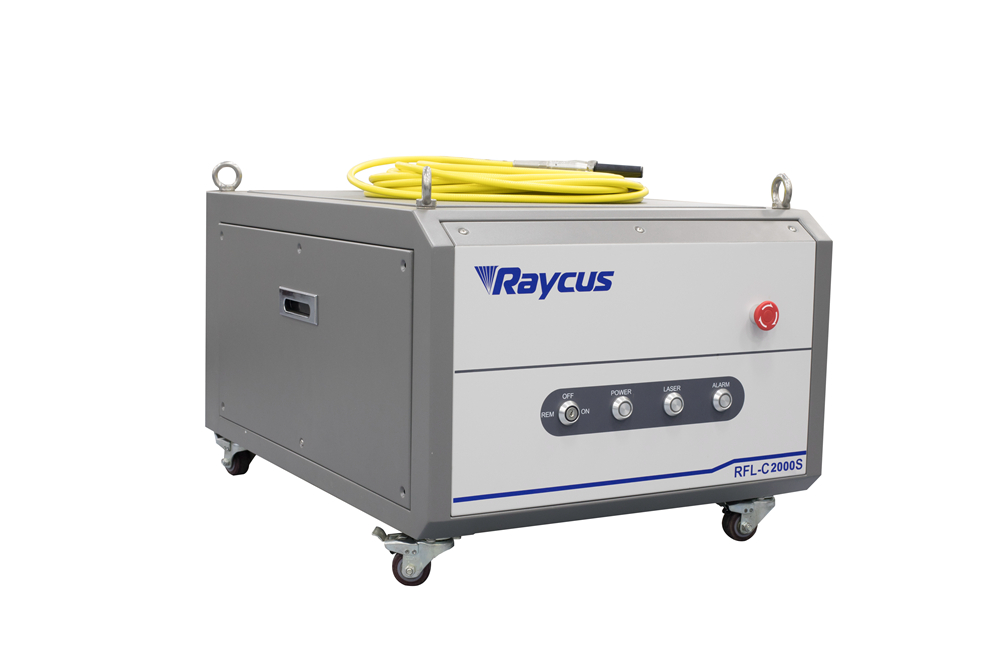

RFL-C2000S光纤激光器外观图

4000W-6000W焊接方案

模组侧板汇流排的焊缝深度一般在2~4mm之间,对焊缝强度要求较高,若采用相对较低功率的激光器进行焊接则会导致焊接速度过慢,甚至焊缝熔深和强度均达不到要求,此时我们需要选择功率较大的激光器,诸如4000W、6000W这类的激光器:

1

可以保证焊缝熔深;

2

可以保证相对较快的焊接速度,提高生产效率;

3

配合适当的焊接头可以有效提升焊缝桥接能力,即能够对接头的装配间隙容许值增大;

4

有较大的焊接工艺参数窗口,可以更稳定的保证产品质量。

实际案例

动力电池模组侧板焊接

在模组侧板焊接方面,动力电池组常用铝合金型材板材作为模组外框结构件,焊接质量好坏,决定了模组整体结构的刚性。

焊接要求

焊缝均匀,熔深2mm以上,焊缝强度较高,强度试验时不能断裂在正缝区。

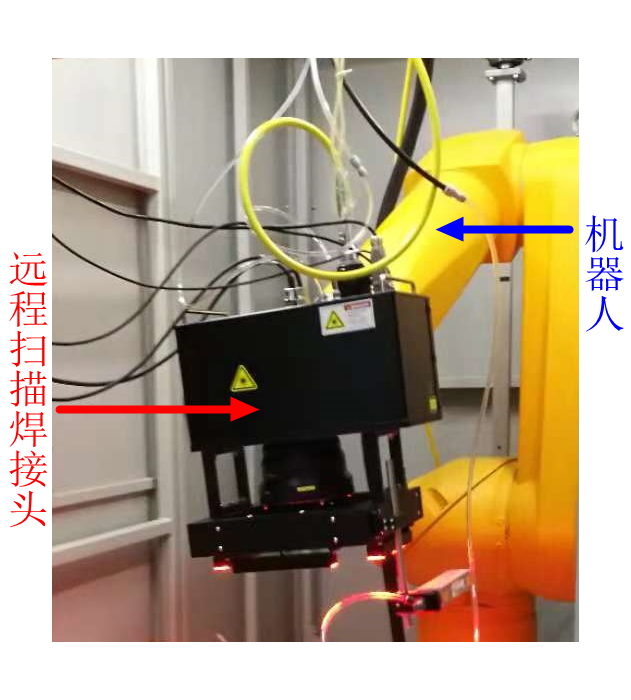

基本设备

4000W光纤激光器

远程扫描焊接头

焊接平台

机器人

焊接要求

焊接功率(W)

3600

焊接速度(m/min)

3.6

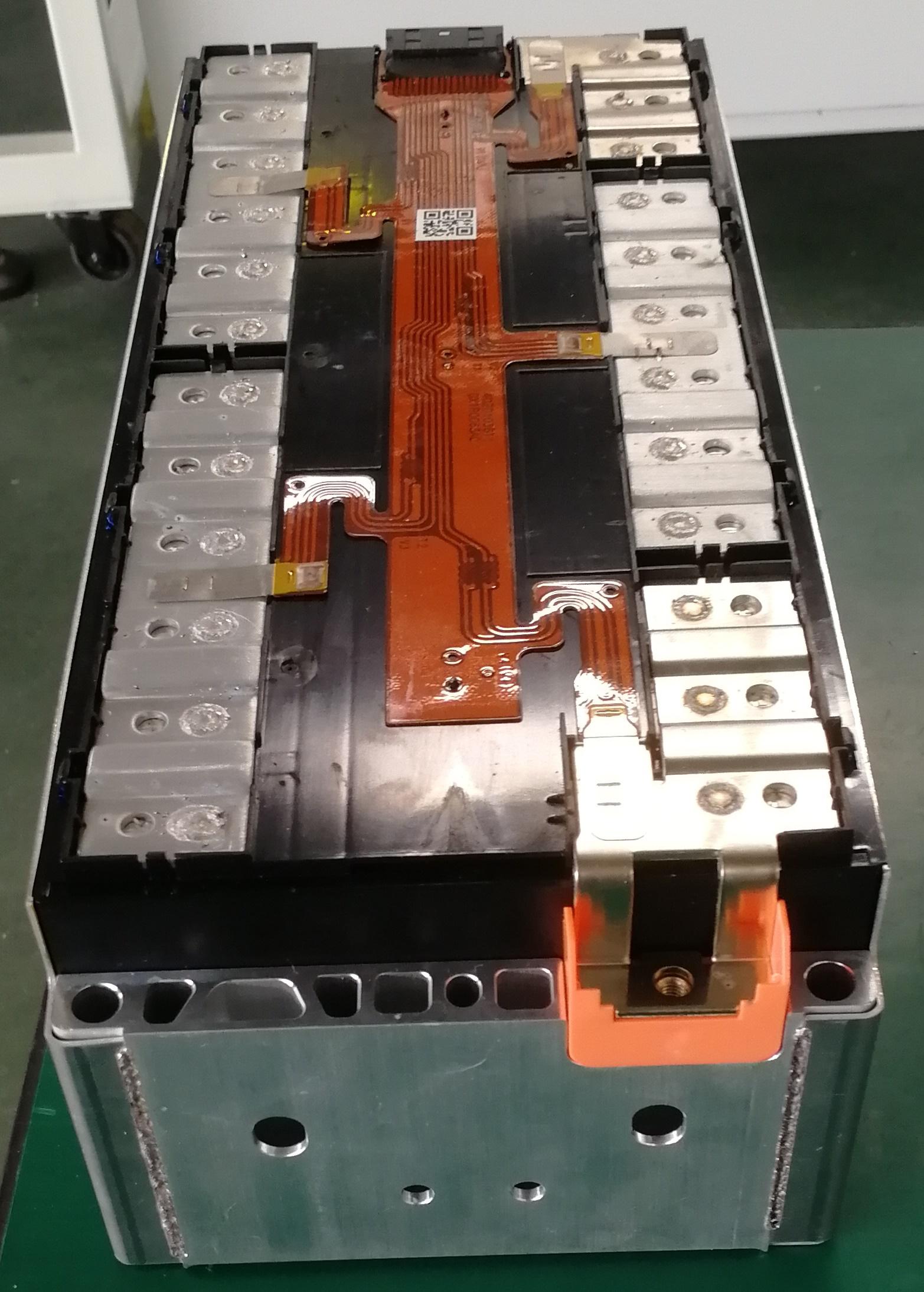

焊接效果

局部放大

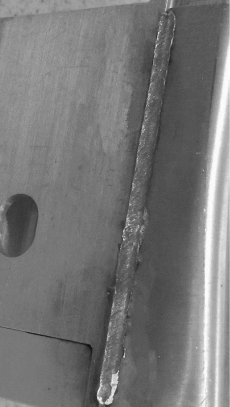

焊缝外观

焊缝解刨

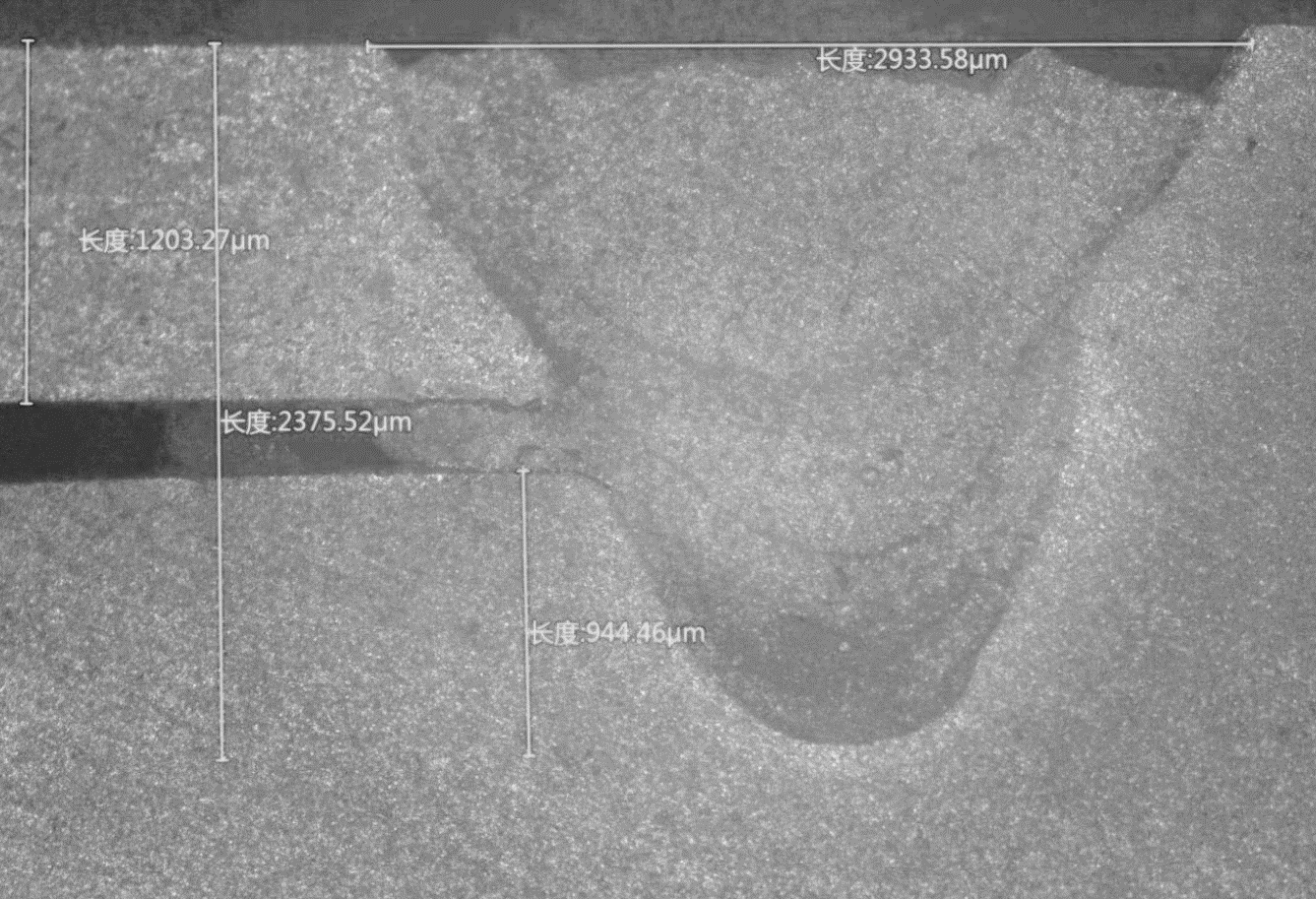

进行焊缝横截面金相检测

从上图中可以看出,焊缝宽度是2.93mm,熔深是2.38mm,焊缝内部基本无气孔、无裂纹,焊缝成型满足要求。

拉力测试

对长度为70mm的焊缝进行拉力测试,焊缝最大承受拉力是17.8KN,接头断裂在母材侧热影响区,焊接效果良好。

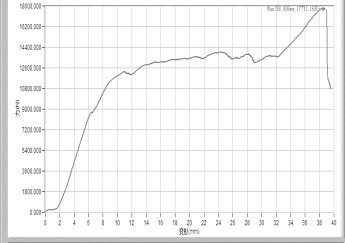

拉力测试曲线

4000W产品焊接优势

RFL-C4000是完全由锐科激光自主研发和生产的4000W多模组连续光纤激光器。

1

输出光学系统采用了加固铠装的输出光纤,输出接头为QBH,光束质量好,可配置国内外主流厂家的焊接头;

2

具备多种控制模式,而且具有良好的抗高反性能;

3

对于动力电池行业的铝铜等材料的焊接具有很强的优势,已经在动力电池行业广泛的应用。

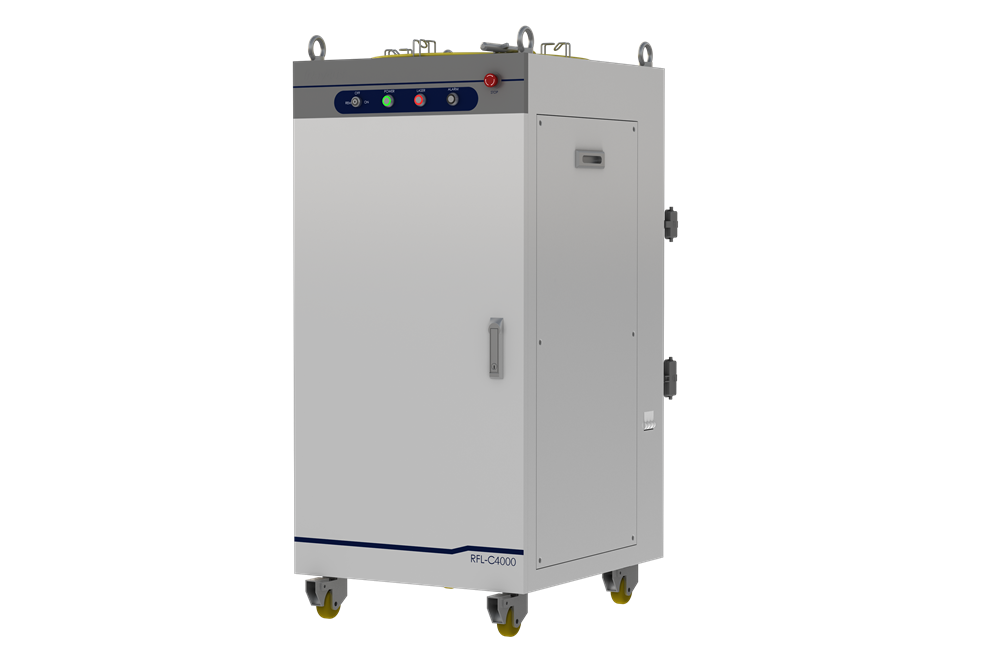

RFL-C4000光纤激光器外观图

随着激光焊接工艺不断发展成熟,能够适用于新能源汽车动力电池领域的应用也在不断开拓。

国产光纤激光器快速崛起,进口替代是大势所趋,未来,锐科激光将致力于降低用户成本,提高加工效率,为动力电池智能制造领域的激光应用,研发和制定适合不同需求的光纤激光器产品和解决方案,持续推动光纤激光器在动力电池行业的应用和发展。
